    • 벽산 DDF(Double Deck Floor)는 쾌적하고 창조적인 사무환경 조성에 가장 적합한 시스템입니다.
      특히 FRC패널은 국내 최초 KS F 4760 이중바닥재 (Raised Access Floor)의
      표시허가를 취득한 제품입니다.
    소개
    첨단 정보화시대를 맞아 각종 사무기기의 설치가 확대되고 있지만 이 기기들의 연결케이블이나 냉난방 배관파이프, 닥트 등이 바닥표면위로 노출돼 있기 때문에 미관상 문제가 되고 업무능률을 저하시키고 있습니다.
    이런 문제점들을 해결하기 위해 개발된 벽산 DDF 시스템은 고가의 첨단기기들을 보호하고 공간 레이아웃 변경에 따른 배선방법의 변경도 편리하게 할 수 있을 뿐만 아니라 업무환경을 혁신적으로 쾌적하게 개선시켜 주는 미래형 시스템입니다.
    인증현황
    Mark003 Mark004 4760 CO2_283
    용도
    일반오피스, 컴퓨터실, 콘트롤 센터, 스튜디오, 연구소, 병원, 호텔, 학교 이외 보행자가 있어
    보행감을 우선시 해야 하는 공간.
    특성
    • 보행감

      보행감이 탁월하여 쾌적한 실내분위기를 만들어
      줍니다.

      보행감
    • 친환경성

      환경표지인증을 획득한 친환경제품입니다.


      친환경성
    • 효율성

      Lay-Out 변경이 용이하며 업무효율이 극대화됩니다.


      효율성
    • 시공성

      건식공법으로 시공성이 우수합니다.


      시공성
    • 불연성

      불연소재로 화재의 확산을 지연시켜줍니다.


      불연성
    • 내구성

      내하중성 및 내충격성이 우수합니다.


      내구성
    • 유지관리

      배선을 보호하며 보수 및 유지관리가 편리합니다.


      유지관리
    • 마감성

      OA용 비닐타일, 카펫타일 등 다양한 마감·시공이
      가능합니다.

      마감성

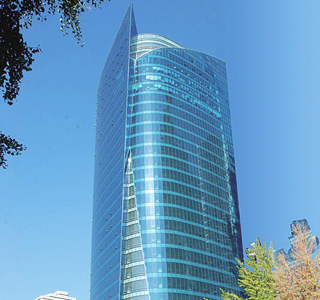

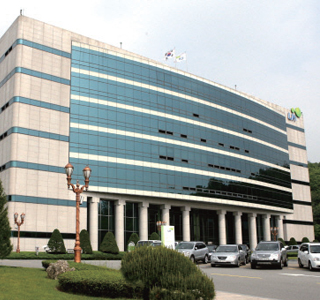

    시공사례

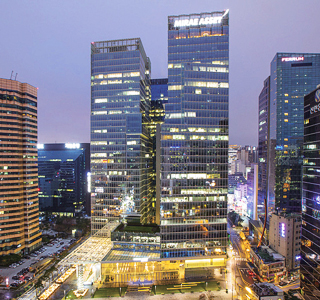

    동부센트레빌 동자동 아스테리움 (36,400㎡) 동부센트레빌 동자동 아스테리움 (36,400㎡)

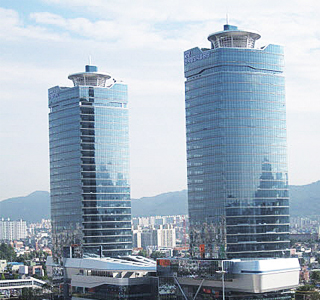

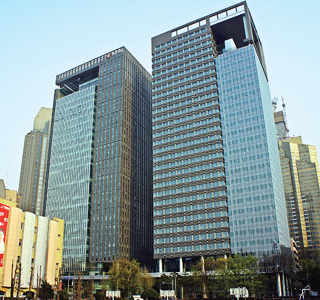

    삼성 잠실향군 A타워 (45,000㎡) / B타워 (45,000㎡) 삼성 잠실향군 A타워 (45,000㎡) / B타워 (45,000㎡)
    글로스타 청계스퀘어 (70,000㎡) 글로스타 청계스퀘어 (70,000㎡)

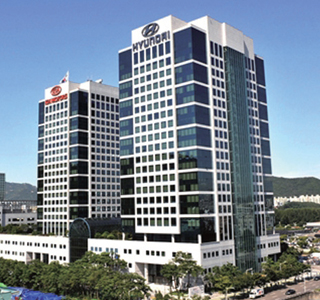

    현대·기아자동차 양재동사옥 (35,000㎡) 현대·기아자동차 양재동사옥 (35,000㎡)

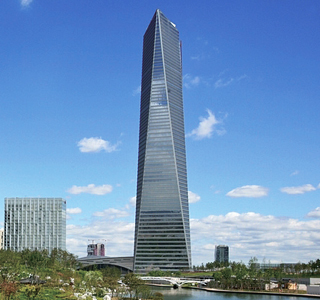

    포스코 송도 NEATT (60,000㎡) 포스코 송도 NEATT (60,000㎡)

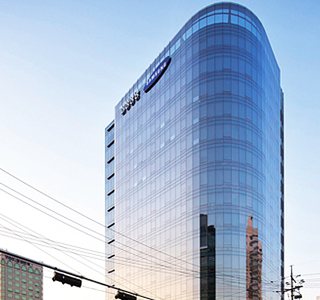

    삼성생명 당산동사옥 (10,500㎡) 삼성생명 당산동사옥 (10,500㎡)

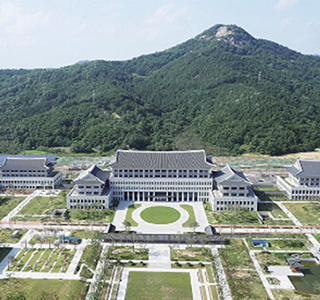

    경북도청 신청사 (29,000㎡) 경북도청 신청사 (29,000㎡)
    한국토지주택공사 분당사옥 (20,000㎡) 한국토지주택공사 분당사옥 (20,000㎡)
    대전 철도기관 공동사옥 (35,000㎡) 대전 철도기관 공동사옥 (35,000㎡)

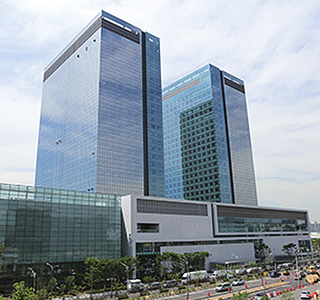

    삼성전자 우면동 R&D센터 (100,000㎡) 삼성전자 우면동 R&D센터 (100,000㎡)
    삼성전자 기흥 부품연구소 (110,000㎡) 삼성전자 기흥 부품연구소 (110,000㎡)

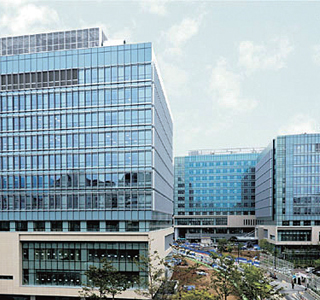

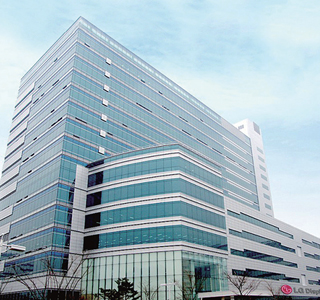

    LG 디스플레이 파주 R&D센터 (28,500㎡) LG 디스플레이 파주 R&D센터 (28,500㎡)

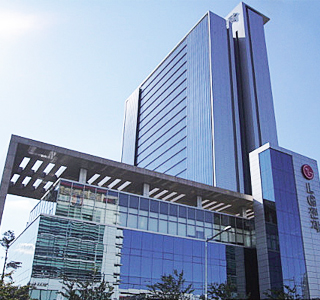

    LG전자 서초 R&D센터 (20,000㎡) LG전자 서초 R&D센터 (20,000㎡)

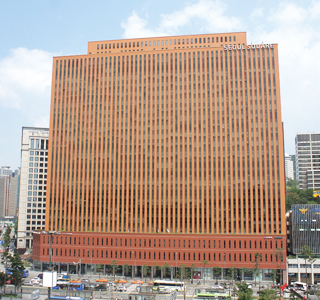

    서울스퀘어 (50,000㎡) 서울스퀘어 (50,000㎡)

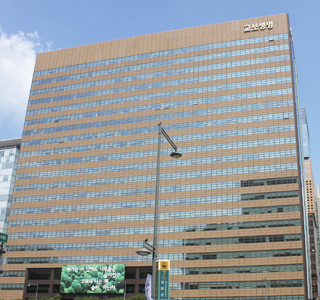

    광화문 교보타워 (40,000㎡) 광화문 교보타워 (40,000㎡)

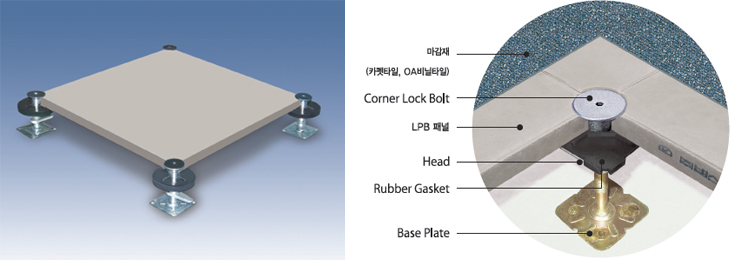

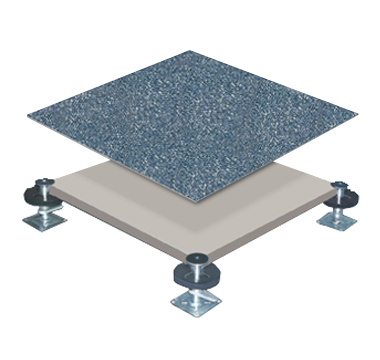

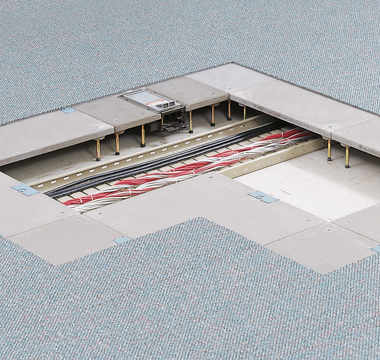

    DDF-FC

    특수 FRC로 만드는 이중바닥재 D.D Floor-FC는 인체공학적 설계가 돋보이는 이상적인 OA Floor 시스템으로
    보행감, 내구성, 내하중성, 레이아웃 변경에 따른 대응성이 뛰어난 최적의 OA Floor 입니다.

    특성
    • 시스템 배선을 위한 기능성이 우수합니다.
    • • 배선용량을 크게 할 수 있으며 배선의 시스템화가 가능합니다.
    • • 화재시에도 불에 타지 않으며 배선을 보호합니다.
    • • 배선 교체, 레이아웃 변경이 편리합니다.
    • 보행감이 탁월합니다.
    • • 높이를 70~500mm까지 높이를 자유롭게 선택할 수 있습니다.
    • • 짧은 시간에 시공할 수 있습니다.
    • • 칸막이 설치가 용이합니다.
    • 시공성이 우수합니다.
    • • 특수 FRC 소재에서 느끼는 보행감이 타 재질에 비해 탁월하여 쾌적한 실내분위기를 만들어줍니다.
    용도
    • 일반오피스·컴퓨터실·콘트롤센터·스튜디오·연구소·병원·호텔·학교
    • 이외 사무기기나 첨단 기기류를 많이 쓰는 공간에 광범위하게 사용됩니다.
    물성
    구분 물성
    패널 재질 고강도 특수 FRC(Steel Mesh 보강)
    규격 500×500×22mm   /   500×500×25mm
    패널 중량 11.0kg/매(44.0kg/㎡)   /   14.0kg/매(56.0kg/㎡)
    시공 높이 페데스탈형 H = 70~500mm(500mm이상 별도 협의)
    내국 압성 300kgf/4mm 이내   /   500kgf/4mm 이내
    등분포하중 1,200kgf/㎡
    마감재 카펫타일, OA용 비닐타일(5T)

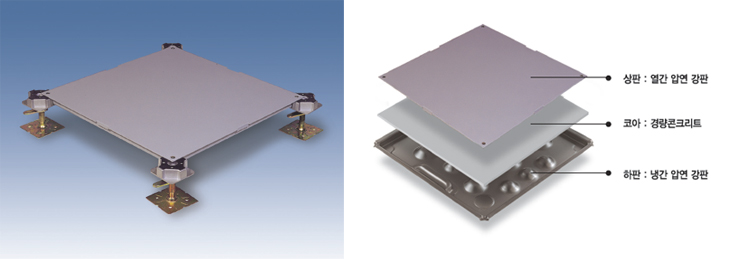

    DDF-SC

    철판을 소재로 상판, 경량 콘크리트, 하판 등 3중 구조로 이루어져 있으므로
    내하중성, 내충격성, 내구성, 보행감이 뛰어납니다.

    특성
    • • 내부 충전으로 공명현상 방지, 보행감, 내하중성, 내충격성이 우수합니다.
    • • 코너록 시스템을 채택하여 배선교체, 레이아웃 변경이 편리합니다.
    • • 분체도장으로 외관이 미려하고 내구성이 우수합니다.
    • • 자동화 설비로 발주 대응 능력이 우수합니다.
    • • 시공높이가 70~500mm까지 자유롭게 조정이 가능합니다.
    • • 시스템 배선을 위한 기능성이 우수합니다.
    용도
    • 일반오피스·컴퓨터실·콘트롤센터·스튜디오·연구소·병원·호텔·학교
    • 이외 사무기기나 첨단 기기류를 많이 쓰는 공간에 광범위하게 사용됩니다.
    물성
    구분 물성
    패널 재질 스틸 + 경량콘크리트 충진
    규격 500×500×25mm
    패널 중량 9~12kg/매(36~48kg/㎡)
    시공 높이 H = 70~500mm(500mm이상 별도 협의)
    내국 압성 300kgf/4mm 이내
    등분포하중 1,200kgf/㎡
    마감재 카펫타일, OA용 비닐타일(5T)

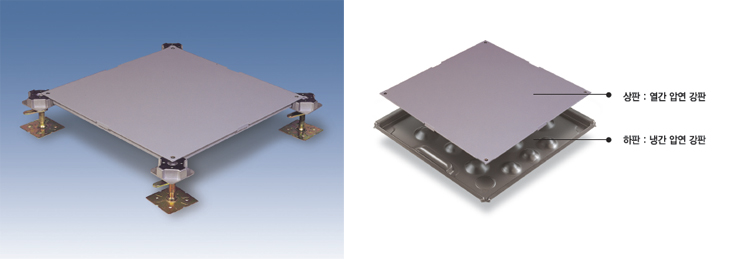

    DDF-ST

    철판을 소재로 상판, 하판을 강력하게 스팟 용접한 형태로 가벼우며(경량), 내구성, 시공성, 유지보수성이 뛰어납니다.

    특성
    • • All Steel 제품으로 자원재생이 가능합니다.
    • • 패널이 가볍습니다.
    • • 분체도장으로 제품이 미려하고 내구성이 우수합니다.
    • • 자동화 설비로 발주 대응 능력이 우수합니다.
    • • 코너록 시스템으로 유지보수성이 우수합니다.
    • • 시스템 배선을 위한 기능성이 우수합니다.
    용도
    • 일반오피스·컴퓨터실·콘트롤센터·스튜디오·연구소·병원·호텔·학교·리노베이션건물
    • 이외 사무기기나 첨단 기기류를 많이 쓰는 공간에 광범위하게 사용됩니다.
    물성
    구분 물성
    패널 재질 스틸 (Steel)
    규격 500×500×25mm
    패널 중량 6kg/매(24kg/㎡)
    시공 높이 H = 70~500mm(500mm이상 별도 협의)
    내국 압성 300kgf/4mm 이내
    등분포하중 1,200kgf/㎡
    마감재 카펫타일, OA용 비닐타일(5T)

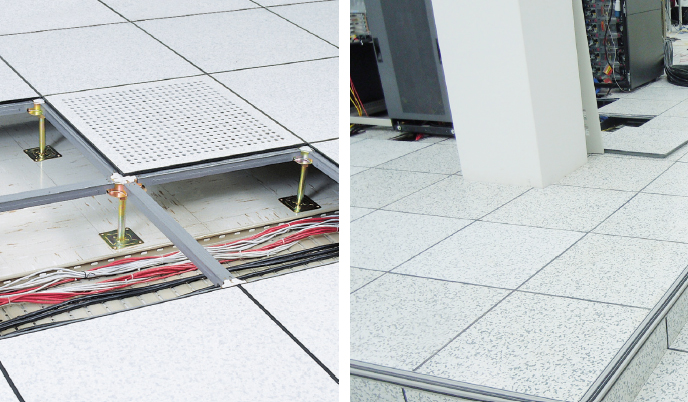

    DDF-AC

    철판을 소재로 상판, 경량 콘크리트, 하판 등 3중 구조로 이루어져 있으므로
    내하중성, 내충격성, 내구성, 보행감이 뛰어납니다.

    특성
    • 사무환경 개선으로 생산성이 향상 됩니다.
    • 내부 충전으로 공명현상 방지, 보행감, 내하중성, 내충격성이 우수합니다.
    • 분체도장으로 제품이 미려하고 내구성이 뛰어납니다.
    • 불연재 사용으로 방재효과가 우수합니다.
    • 자동화 설비로 발주 대응 능력이 우수합니다.
    용도
    • 대형 전산실, 방재센터, 연구실, 쇼룸, 중앙감시실, EPS실 등
    물성
    모델명 DDF-AC
    재료규격 열간압연강판(SCP) 612×612(1.2T, 1.6T, 2.0T)
    냉간압연강판(SCP) 670×670(1.0T, 1.2T)
    치수 600×600 / 610×610
    중량 / kg 15kg ~ / 매
    충진제 경량콘크리트
    마감제 DLX & 전도성 TILE 2T, 3T
    길이 각 변길이의 ±0.5mm이하
    직각도 한변길이의 0.1% 이하
    평탄도 주변부 1.0mm이하 중앙부 및 그 밖의 2.0mm이하
    내국 압성 4900N(500kgf) 하중시 4.0mm 이하

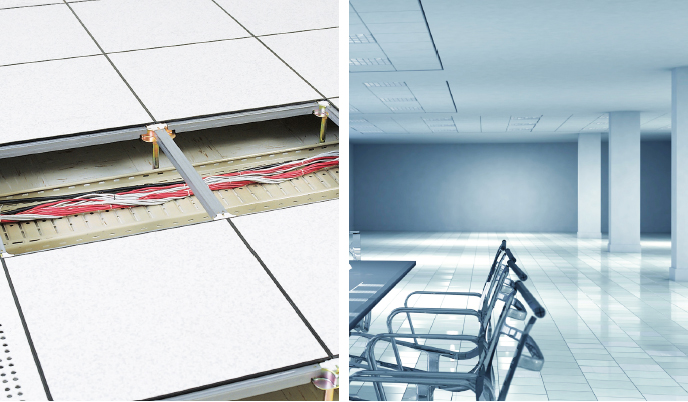

    DDF-AS

    철판을 소재로 상판, 하판을 강력하게 스팟 용접한 형태로 가벼우며
    내구성, 시공성, 유지보수성이 뛰어납니다.

    특성
    • All Steel제품으로 자원재생이 가능합니다.
    • 경량으로 구조적 하중을 최소화 할 수 있습니다.
    • 분체도장으로 제품이 미려하고 내구성이 뛰어납니다.
    • 자동화 설비로 발주 대응 능력이 우수합니다.
    용도
    • 일반 사무실, 전산실, 방재센터, 연구실, 중앙감시실, EPS실 등
    물성
    모델명 DDF-AS
    재료규격 열간압연강판(SHP) 612X612(1.6T, 2.0T, 2.3T)
    냉간압연강판(SCP) 670X670(1.2T, 1.5T)
    치수 600×600 / 610×610
    중량 / kg 10kg ~ / 매
    마감제 DLX & 전도성 TILE 2T, 3T
    길이 각 변길이의 ±0.5mm이하
    직각도 한변길이의 0.1% 이하
    평탄도 주변부 1.0mm이하 중앙부 및 그 밖의 2.0mm이하
    내국 압성 4900N(500kgf) 하중시 4.0mm 이하

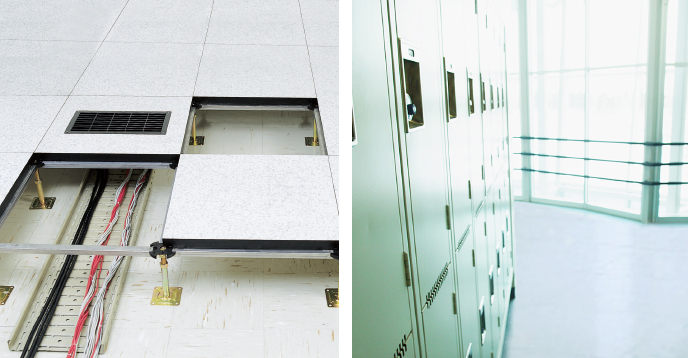

    DDF-AW

    특수 제작된 고압축 파티클보드로 목재 특유의 부드러운 보행감을 유지 시켜주며
    시공이 매우 편리합니다.

    특성
    • 상판과 하판의 복합 구조로 내하중성이 우수합니다.
    • P.B를 AI박판으로 감싸므로 방습, 방연이 우수합니다.
    • 시공이 매우 편리합니다.
    용도
    • 전산실, 시청각실, 전화교환실, 병원 치료실, 방송국, EPS실
    물성
    모델명 DDF-AW
    패널 재질 고강도 파티클보드 + 라미네이트타일·AI박판
    규격 600×600×35mm
    시공 높이 H : 100mm ~
    내국 압성 2940N(300kgf) 4.0mm 이하
    마감 타일 카펫타일, 전도성 타일, HPL 타일

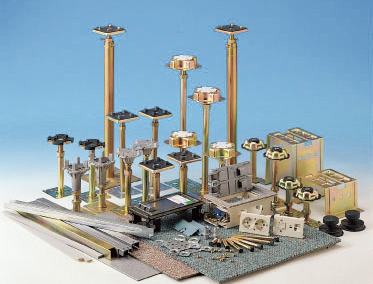

    부품류
    디럭스 타일

    치수 : 300×300mm
    두께 : 2~3mm
    전기저항치(Ω) : 비전도성

    H.P.L. 타일

    치수 : 600×600mm
    두께 : 1.2mm
    전기저항치(Ω) : 109 ~ 1011

    전도성 타일

    치수 : 600×600mm
    두께 : 2~3mm
    전기저항치(Ω) : 106 ~ 107


    DDF 시공법

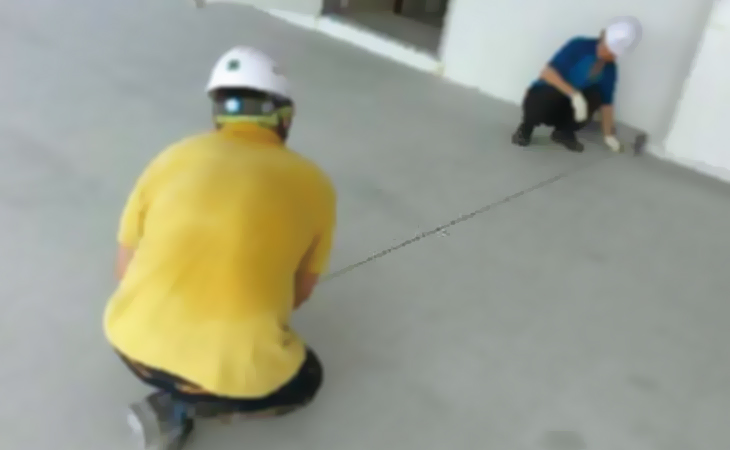

    • ① 먹줄 작업
      ① 먹줄 작업

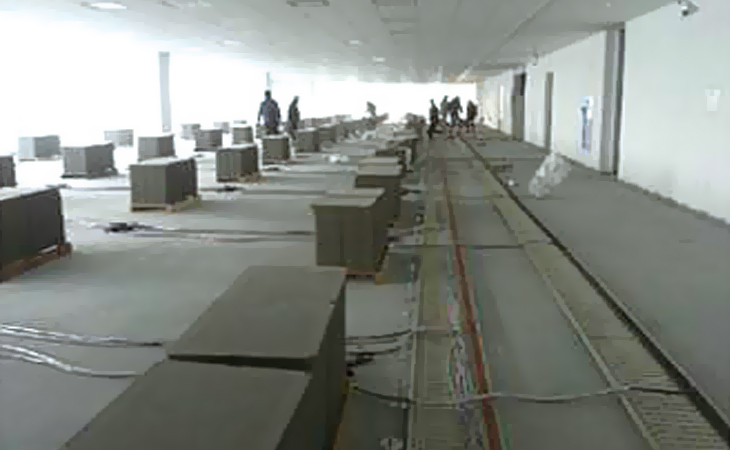

    • ② 자재 반입
      ② 자재 반입

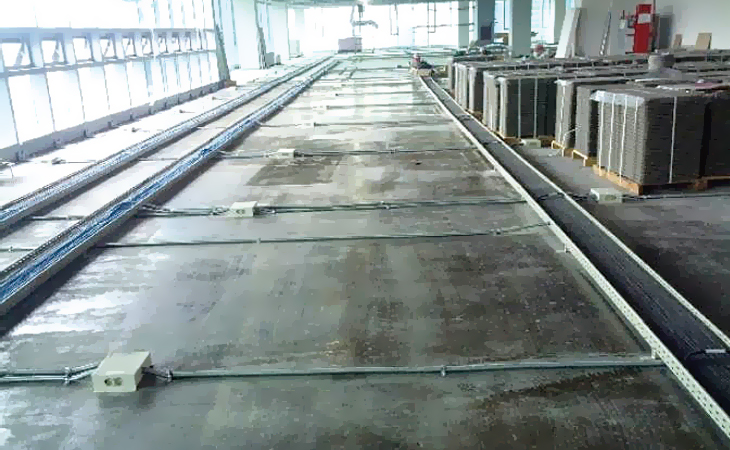

    • ③ 전기/통신 배선 작업
      ③ 전기/통신 배선 작업

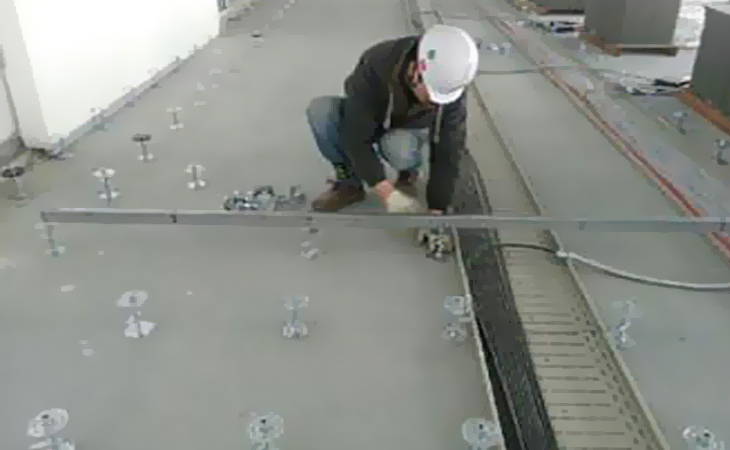

    • ④ 레벨링 작업
      ④ 레벨링 작업

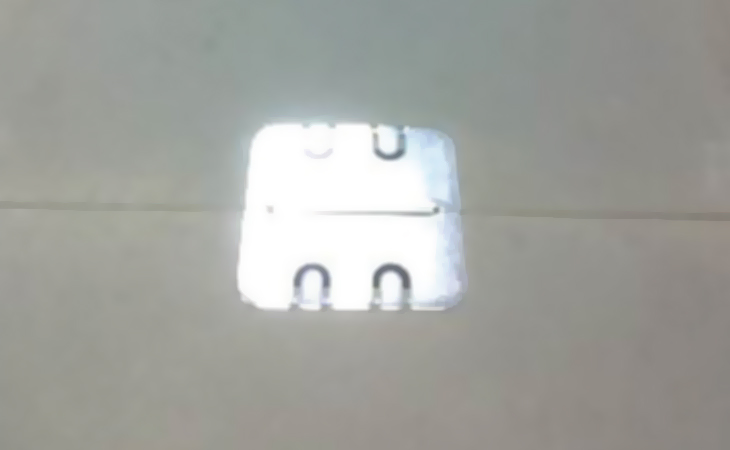

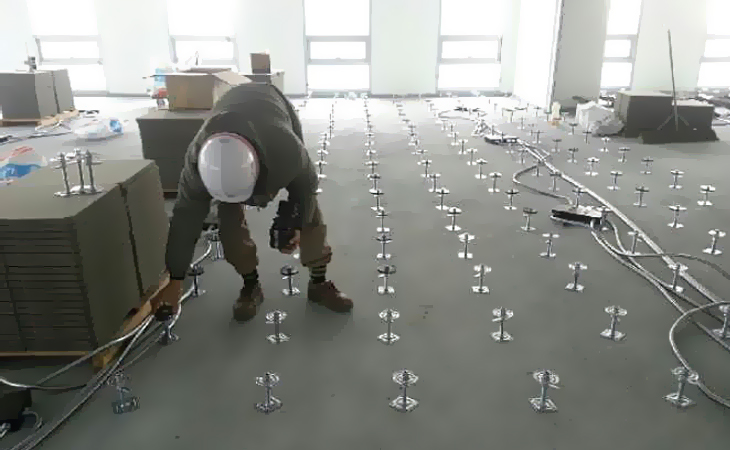

    • ⑤ 부자재 설치
      ⑤ 부자재 설치

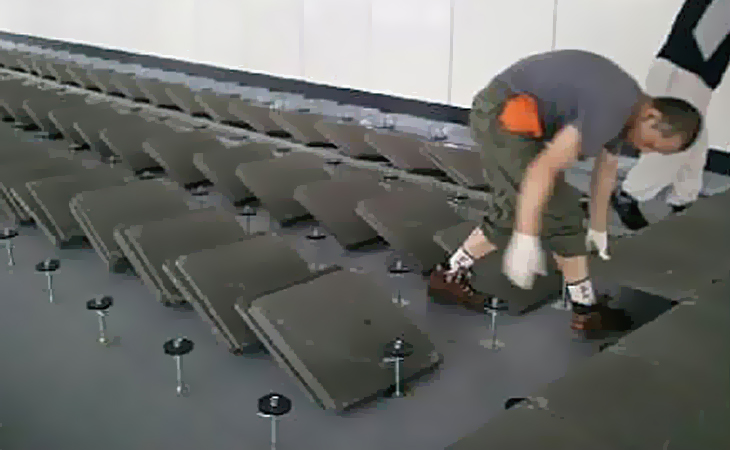

    • ⑥ 정판 설치 1
      ⑥ 정판 설치 1
    • ⑦ 정판 설치 2
      ⑦ 정판 설치 2
    • ⑧ 시스템 박스용 패널 설치
      ⑧ 시스템 박스용 패널 설치

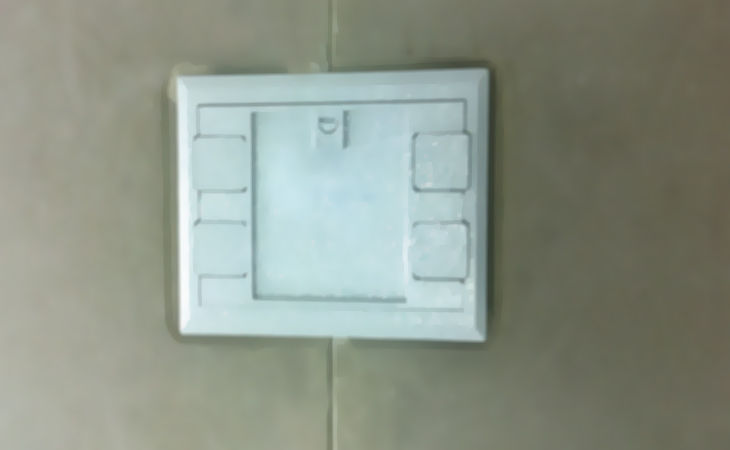

    • ⑨ Hole Cap용 패널 설치
      ⑨ Hole Cap용 패널 설치

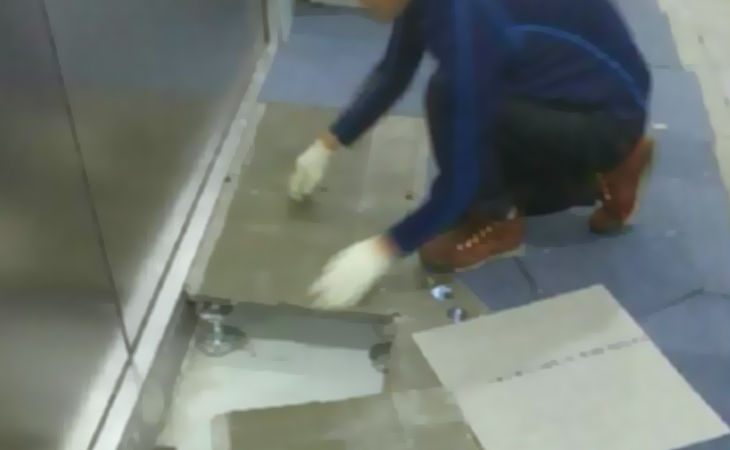

    • ⑩ 사이드 패널 설치
      ⑩ 사이드 패널 설치

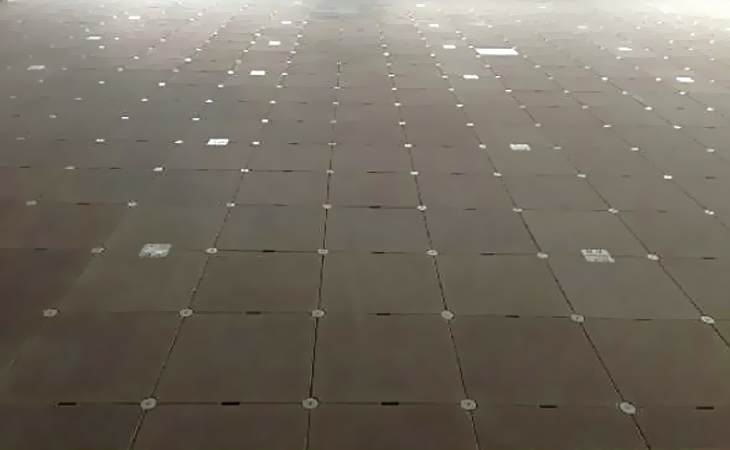

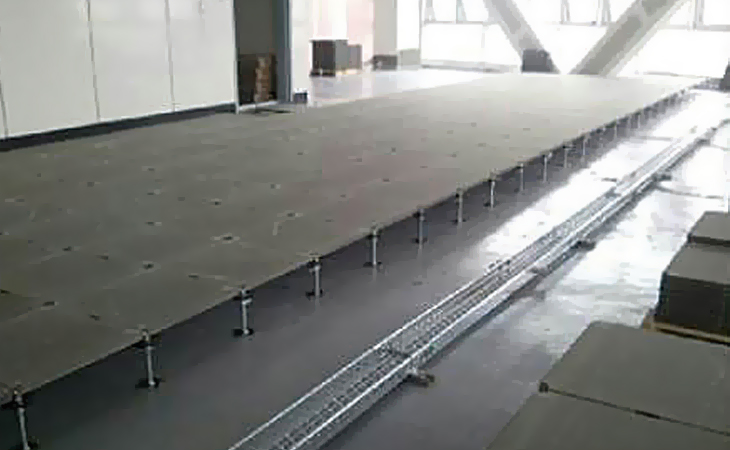

    • ⑪ OA Floor 설치 완료
      ⑪ OA Floor 설치 완료

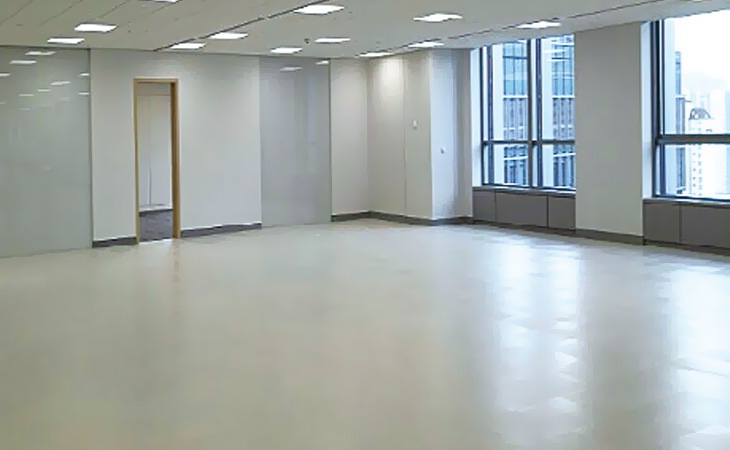

    • ⑫ OA 타일 설치 완료
      ⑫ OA 타일 설치 완료

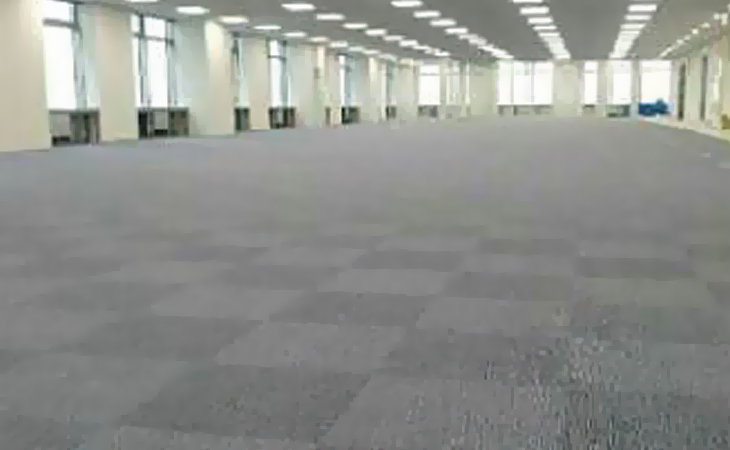

    • ⑬ 카펫타일 설치 완료
      ⑬ 카펫타일 설치 완료
